Rührgeräte Serie ARV
Einsatz der Rührgeräte Serie ARV
Für Rühr- und Mischvorgänge in fast allen Viskositätsbereichen. Der Einbau erfolgt stationär, in offene oder geschlossene, drucklose Behälter.
Mit einer Dichtlaterne/VA-Flansch versehen, kann dieses Gerät mit einer Ringdichtung ausgerüstet werden, was den Einbau in Druckbehälter erlaubt.
Antrieb
Schneckengetriebemotor mit verstärkter Lagerung. Wahlweise können Motoren mit verschiedenen Drehzahlen angeflanscht werden.
Rührwellen
Mit der Lagerwelle fest verbunden, mittels Passfeder und Zugankerschraube. Ein Wellenaustausch ist möglich.
Rührorgan
Scheibenrührer mit zwei oder vier Flügeln, 45°- oder 90°-Stellung
Propellerrührer 3-flüglig
Technische Daten
Antriebszahl 120 U/M
Anschlussgewinde DN 40 Mt
Gleitringdichtung Kohle/Keramik
Produktberührende Teile V2A (1.4301)
Serienmäßige Ausstattung:
hochwertige Gleitringdichtung
Motorschutzschalter
10 m Kabel
inkl. 16 A CEE Phasenwender
Technische Daten

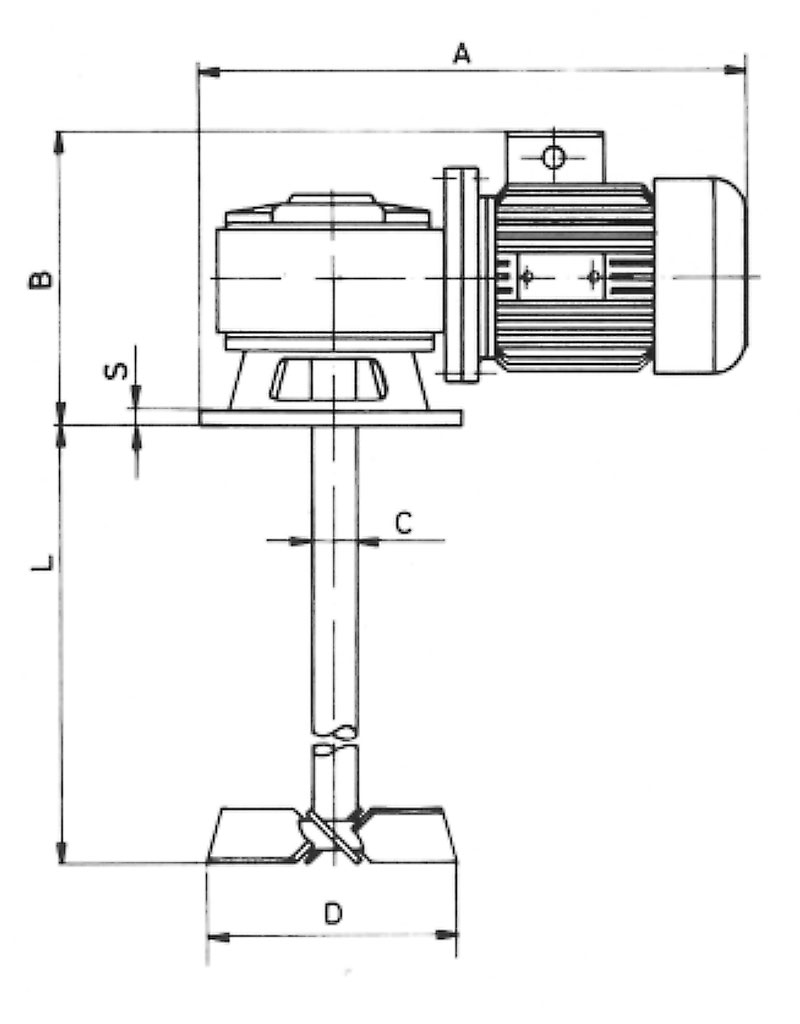

Maß- und Leistungstabelle
| ARV | kW | U/min. | Maße/mm | kg | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | L | S | ||||
| 1/6/70 | 0,12 | 70 | 302 | 161 | 20 | 400 | 600 | 9 | 12 |
| 2/6/70 | 0,17 | 70 | 302 | 161 | 20 | 450 | 600 | 9 | 14 |
| 3/8/70 | 0,25 | 70 | 342 | 194 | 30 | 500 | 800 | 12 | 21 |
| 5/10/70 | 0,35 | 70 | 342 | 194 | 30 | 550 | 1000 | 12 | 23 |
| 7/10/70 | 0,55 | 70 | 411 | 234 | 30 | 600 | 1000 | 12 | 32 |
| 10/10/70 | 0,75 | 70 | 411 | 234 | 30 | 650 | 1000 | 12 | 34 |
| 10/15/70 | 0,75 | 70 | 411 | 234 | 35 | 660 | 1500 | 12 | 39 |
| 15/15/70 | 1,1 | 70 | 481 | 299 | 40 | 700 | 1500 | 15 | 61 |
| 20/15/70 | 1,5 | 70 | 506 | 299 | 40 | 750 | 1500 | 15 | 65 |
