Impellerpumpen

Stehen Sie vor der Herausforderung, empfindliche oder viskose Medien schonend, pulsationsarm und zuverlässig zu fördern? Dann sind unsere SCHNEIDER Impellerpumpen genau die Lösung: Als trocken selbstansaugende Impellerpumpen arbeiten sie nach dem Verdrängungsprinzip und gewährleisten einen nahezu pulsfreien Förderstrom – selbst bei wechselnden Viskositäten und Feststoffanteilen. Ob in der Getränkeindustrie, im Weinbau oder bei anspruchsvollen Industriemedien (Lebensmittel, Chemie, Abwasser) – unsere grün lackierten SCHNEIDER Impellerpumpen überzeugen durch einfache Wartung, variable Drehzahlregelung und langlebige Impeller. Überzeugen Sie sich selbst, wie eine SCHNEIDER Impellerpumpe Ihre Prozesse vereinfachen kann!



Überblick der SCHNEIDER Impellerpumpen

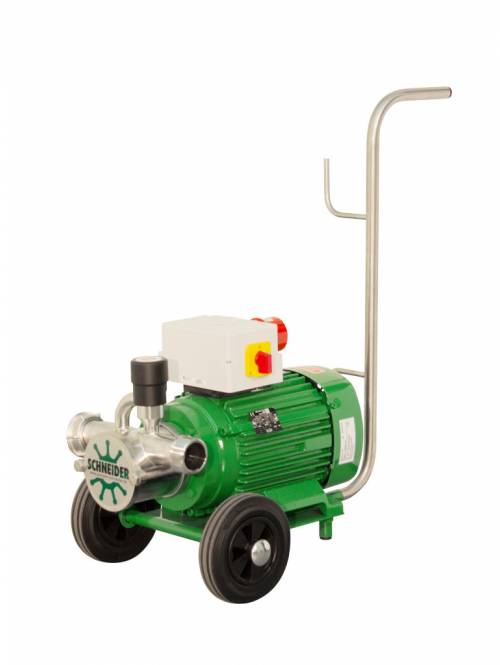

(2-stufig oder mit Frequenzumrichter) schonende Förderung, langsam laufend

mit 2 Drehzahlen mit 2 Förderleistungen

Teich- /Schlammsauger, Entsorgungstechnik

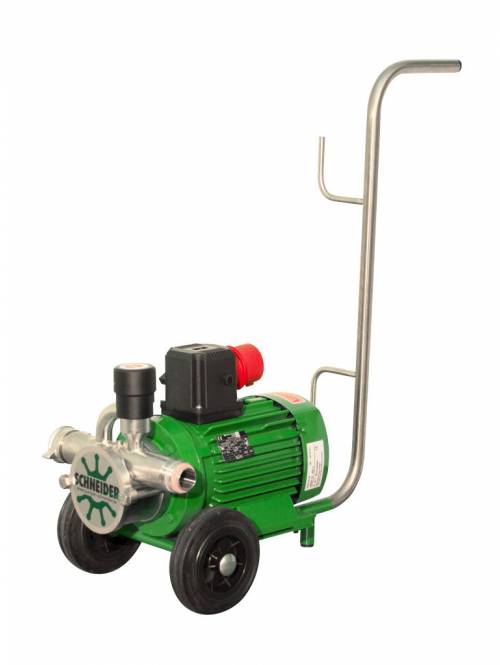

3-phasig, für kleine, mittlere und größere Mengen

mit Frequenzumrichter (FU), Stufenlos regelbar

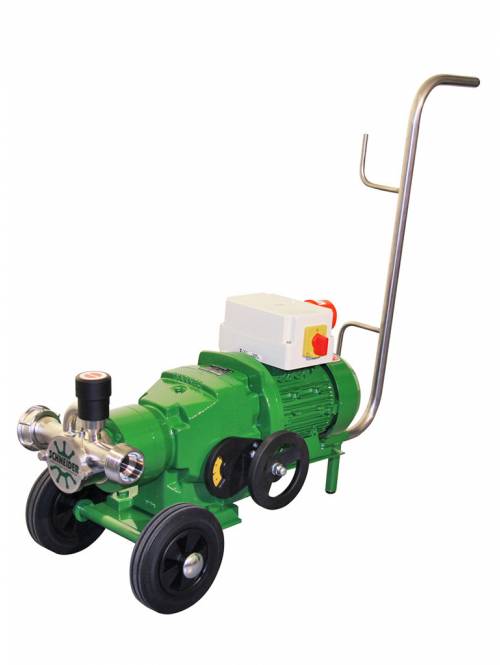

mit Verstellgetriebe, stufenlos regelbar

Anwendungsbereiche der Impellerpumpen

Die grün lackierten SCHNEIDER Impellerpumpen sind robust und universell einsetzbar.
Sie werden z. B. in folgenden Bereichen verwendet:

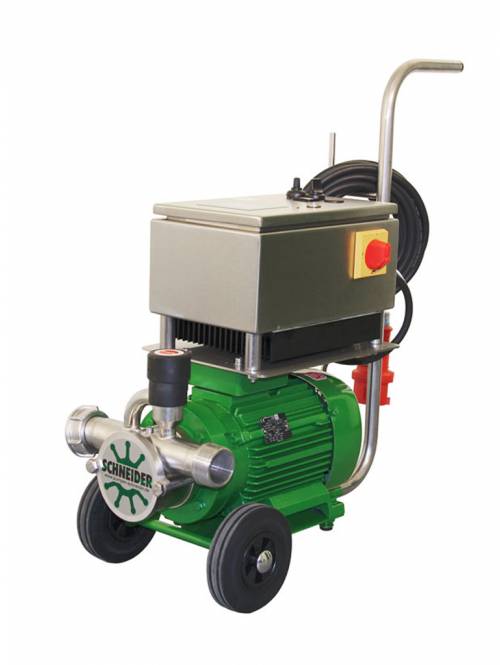

Das Bild zeigt eine grüne SCHNEIDER Impellerpumpe Reform B mit FU

Einsatzbereiche der SCHNEIDER Impellerpumpen

  • Getränkeindustrie
    z. B. Wein, Most, Obstsäfte, Hefe, Bier, Spirituosen, Sirup
  • Nahrungsmittelindustrie
    z. B. Öle, Zuckerlösungen, Essig, Senf
  • Chemische Industrie
    z. B. Emulsionen, flüssige Seifen, Dispersionen, Waschmittel, Pasten
  • Pharmazeutische Industrie
    z. B. Emulsionen, Tinten, flüssige Seifen
  • Lack- und Farbindustrie
    z. B. lösungsmittelfreie Lacke, Farben, Leime
  • Abwassertechnik und Entsorgung
    z. B. Ölschlamm, Schmutzwasser, Altöl, Kühlmittel, Bremsflüssigkeit, Fotochemie
  • Teichreinigung
    Schlammsauger für Koi- und Gartenteiche



Oder kontaktieren Sie uns per E-Mail info@pumpen-schneider.de oder per Telefon: +49 (0) 671 31561, wir beraten Sie gerne ausführlich und finden mit Ihnen gemeinsam die für Sie am besten geeignete SCHNEIDER Impellerpumpe.

Technische Informationen

Viskosität
Die Pumpe ist in der Lage Flüssigkeiten im Viskositätsbereich von 1,0 bis 600 mPa, bei einer Drehzahl von 1400 l/min zu fördern.

Festkörperanteile
Es können Flüssigkeiten mit geringen Festkörperanteilen ohne abrasive Bestandteile bis zu einer Größe von maximal 3 mm gefördert werden, jedoch unterliegt die Impellerpumpe hierbei einem wesentlich größeren Verschleiß.

Zähflüssigkeit
Die Pumpe ist nicht geeignet für zähflüssige Medien wie z. B. Pasten, Leim, Honig, usw.
Wird die Impellerpumpe mit einem langsam laufenden Motor ausgerüstet, liegt die Höchstgrenze bei einer Viskosität von 1000 mPa.

Dichte
Die maximale Dichte der zu fördernden Flüssigkeit liegt bei 1,2 kg/dm3.

Temperatur
Das Fördermedium muss im Temperaturbereich von 5 °C bis 60 °C liegen.

Technische Änderungen vorbehalten.

Aufbau und Funktionsweise der Impellerpumpe

Die SCHNEIDER Impellerpumpen sind trocken selbstansaugende Rotationspumpen, die nach dem Verdrängungsprinzip arbeiten und einen nahezu pulsationsfreien Förderstrom erzeugen. Dank der integrierten Bypassregulierung lassen sich Fördermenge und Druck präzise anpassen. Der elastische Impeller ermöglicht die Förderung von Flüssigkeiten mit unterschiedlichen Viskositäten und zeigt eine hohe Widerstandsfähigkeit gegenüber Fremdkörpern.

Bei der Umdrehung des Impellers im Pumpengehäuse wird durch Volumenvergrößerung in den Kammern zwischen den Flügeln, am Saugstutzen Flüssigkeit angesaugt, in den Kammern weiter gefördert und durch Volumenverkleinerung am Druckstutzen heraus gedrückt. Die Volumenveränderung beruht auf einer Biegung der Flügel im Gehäuse.
Der eingebaute Wendeschalter ermöglicht das Fördern in beide Richtungen.

Der Ansaugvorgang:

An der Saugseite der Impellerpumpe richten sich die flexiblen Flügel des Impellers aufgrund ihrer Eigenelastizität auf. Dies führt zu einer Volumenausdehnung innerhalb der Pumpenkammer und erzeugt einen Unterdruck, wodurch das Fördermedium angesaugt wird.


Der Mediumstransport:

Im nächsten Schritt erfolgt der Transport des Mediums in Richtung der Druckseite. Der untere Bereich der Impellerpumpe ist exakt zentrisch zur Rotorachse des Impellers geformt, wodurch das zwischen den Flügeln eingeschlossene Volumen konstant bleibt. Dadurch wird das Fördermedium besonders schonend zur Druckseite geleitet.

Der Austritt:

Auf der Druckseite treten die Impellerflügel in einen exzentrischen Bereich ein, wodurch sie stark verformt werden. Dies reduziert das zuvor eingeschlossene Volumen, sodass das Medium in den Druckstutzen der Pumpe zurückgegeben wird. Diese Konstruktion gewährleistet einen gleichmäßigen und zuverlässigen Förderstrom.



Materialien und Bestandteile der SCHNEIDER Impellerpumpe

Impeller - Was ist ein Impeller?

Der Impeller ist sozusagen ein Propeller, der aus hochelastischem Gummi besteht. Dieser wird beim Pumpen durch das Fördermedium geschmiert und gekühlt. Zur Auswahl stehen die Gummisorten NBR und EPDM nach FDA.

Edelstahl-Pumpenwelle

Pumpen- und Motorwelle sind aus einem Stück gefertigt. Eine austauschbare Wellenschutzhülse verhindert Einlaufspuren auf der Pumpenwelle.

Wellendichtung

Die Wellendichtung besteht je nach Ausführung aus einem Radialwellendichtring oder einer Gleitringdichtung und kann dem jeweiligen Fördermedium angepasst werden.

Edelstahl-Pumpengehäuse

Geeignet für den Einsatz im Lebensmittelbereich und für bestimmte aggressive Flüssigkeiten. Bietet ausgezeichnete Widerstandsfähigkeit gegen Korrosion und Verschleiß. Anschlüsse wahlweise nach Kundenwunsch.



auf dem Bild sieht man eine grüne SCHNEIDER Impellerpumpe der MB-Baureihe inkl. FU | SCHNEIDER Pumpen



Vorteile von Impellerpumpen

Impellerpumpen zeichnen sich durch ihre hohe Vielseitigkeit und Effizienz aus. Dank der flexiblen Impellerflügel können sie eine schonende und gleichmäßige Förderung verschiedenster Medien gewährleisten – selbst viskose, empfindliche oder partikelhaltige Flüssigkeiten lassen sich problemlos transportieren.

Ein weiterer Vorteil ist ihre selbstansaugende Fähigkeit, wodurch sie auch in Anwendungen mit wechselnden Füllständen zuverlässig arbeiten. Darüber hinaus zeichnen sich die SCHNEIDER Impellerpumpen in Grün durch ihren besonders einfachen Aufbau aus, der eine mühelose Wartung und Reinigung ermöglicht.

Aufgrund ihrer flexiblen Einsatzmöglichkeiten eignen sie sich hervorragend für zahlreiche Anwendungsbereiche, beispielsweise im Weinbau, bei Wartungs- und Reinigungsarbeiten rund um Garten, Teichbau und Schwimmbad. Auch in der Lebensmittelindustrie sind sie optimal einsetzbar, etwa für die Förderung von Fruchtsäften, Speiseölen und anderen Nahrungsmitteln. Darüber hinaus finden Impellerpumpen auch in der Entsorgung Anwendung, beispielsweise bei der Förderung und Abführung von Abwässern oder anderen flüssigen Abfallstoffen.

Häufige Fragen zu Impellerpumpen:

1. Was ist eine Impellerpumpe und wie funktioniert sie?

Eine Impellerpumpe ist eine trocken selbstansaugende Rotationspumpe, bei der ein flexibler Impeller innerhalb eines exzentrisch geformten Gehäuses rotiert. Beim Drehen saugt sie das Medium über Volumenvergrößerung an und fördert es durch Volumenverkleinerung pulsationsarm in den Druckstutzen.

2. Was ist eine trocken selbstansaugende Pumpe?

Eine trocken selbstansaugende Pumpe kann ohne Vorbefüllung (Trockenstart) das Medium eigenständig ansaugen. Sie erzeugt durch die Exzentrizität von Impeller und Gehäuse zunächst ein Vakuum, zieht so Luft und Flüssigkeit ins Pumpengehäuse und beginnt sofort mit dem Fördern – ideal für Anwendungen ohne konstante Flüssigkeitszuleitung.

3. Für welche Anwendungen eignet sich die SCHNEIDER Impellerpumpe?

Dank ihres schonenden Förderprinzips kommen SCHNEIDER Impellerpumpen bevorzugt im Weinbau (Most, Wein), in der Getränke- und Lebensmittelindustrie, in der Chemie- und Pharmaindustrie sowie in der Abwasser- und Entsorgungstechnik zum Einsatz.

4. Welche Vorteile bieten SCHNEIDER Impellerpumpen gegenüber Kreiselpumpen?

  • Schonende Förderung: Pulsationsarm, ideal für empfindliche Medien
  • Selbstansaugend: Kein externes Saugsystem notwendig
  • Variabel regelbar: Modelle mit Frequenzumrichter oder Verstellgetriebe
  • Geringer Verschleiß: Impeller schont das Fördermedium

5. Welche Medien lassen sich mit einer Impellerpumpe fördern?

Unsere Impellerpumpen fördern flüssige Medien mit Viskositäten von 1,0 – 600 mPa (bei einer Drehzahl von 1400 l/min) und mit Festkörperanteilen bis 3 mm (ohne abrasive Bestandteile). Der Temperaturbereich liegt bei 5 °C – 60 °C.

6. Wie erfolgt die Wartung und Reinigung der SCHNEIDER Impellerpumpe?

Die robuste Bauweise mit austauschbarem Impeller und schlichter Gehäusekonstruktion ermöglicht eine schnelle Inspektion und einen unkomplizierten Wechsel von Impeller, Wellendichtung oder Wellenschutzhülse – ohne Spezialwerkzeug und lange Stillstandzeiten. Überzeugen Sie sich selbst. Hier ein Video auf YouTube von uns: „Impellerwechsel bei einer SCHNEIDER Impellerpumpe

7. Kann ich die SCHNEIDER Impellerpumpe in bestehende Anlagen integrieren?

Ja. Durch standardisierte Flansch- und Gewindeanschlüsse sowie optionale Frequenzumrichter-Varianten lassen sich die Impellerpumpen von SCHNEIDER problemlos in vorhandene Prozess- und Reinigungsanlagen einbinden.

8. Wo erhalte ich weitere technische Details und eine Beratung?

Laden Sie unsere kostenlose Broschüre herunter oder kontaktieren Sie unser Service-Team – wir beraten Sie zu Fördermengen, Druckanforderungen und individuellen Auslegungen Ihrer SCHNEIDER Impellerpumpe. Telefonisch +49 (0)671 31561 oder per E-Mail info@pumpen-schneider.de
